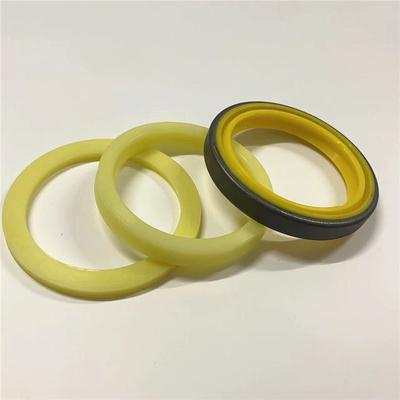

4J3515 Kesici Conta Kiti
4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220
1K6982 CONTA parçaları 12E, 140B, 14G, 16, 16G, 215, 215B, 227, 245, 245B, 44, 5S, 613, 613C, 615, 621, 621B, 621E, 623, 623B, 623E, 6 27B, 627E, 630B , 631C, 633, 633C, 633D, 637D, 637E, 639D, 651, 666, 6A, 6S, 776, 785
Uyumlu ekipman modelleri: 1K6982:
BULDOZER 5S 6A 6S 7A 814S 824S 8A 9A
KAZICI 215 215B 245 245B
HİDROLİK KONTROL 44
ENTEGRE TAKIM TAŞIYICISI IT18 IT18B IT28 IT28B
DEPOLAMA KOMPAKTÖRÜ 826C
KAYDEDİCİ 227
MOTORLU GREYDER 12E 140B 14G 16 16G
SÖKÜCÜ 951 977
PALETLİ YÜKLEYİCİ 943 953 955C 955H 955K 955L 973 977D 977H 977K 983
PALETLİ TRAKTÖR D4E D5B D5H D6D D6E D6E SR D6H D7F D7G D7H D9G
KAMYON 785
VAGON 776
TEKERLEKLİ DOZER 814B 824C 834B
TEKERLEKLİ YÜKLEYİCİ 916 926 936 950 966C 980 980B 988 992 G926 G936
TEKERLEK KAZIYICI 613 613C 615 621 621B 621E 623B 627B 630B 633 633D 639D
TEKERLEKLİ TRAKTÖR 621B 621E 623 623E 627B 627E 631C 633C 637D 637E 651 666
Bu motor, şönt hattı (9) ile donatılmış basınçlı tip bir soğutma sistemine sahiptir. Basınçlı tip bir soğutma sistemi iki avantaj sunar:
Soğutma sistemi, suyun normal kaynama tasından daha yüksek bir sıcaklıkta güvenle çalışabilir.
Soğutma sistemi, su pompasındaki kavitasyonu önler. Kavitasyon, sıvılarda mekanik kuvvetler tarafından ani düşük basınçlı kabarcıkların oluşmasıdır.Basınçlı tip soğutma sistemlerinde hava veya buhar ceplerinin oluşması daha zordur. Şönt hattı (9) su pompasının kavitasyon yapmasını engeller.Şönt hattı (9) su pompasına sabit bir soğutma sıvısı akışı sağlar. Not: Havadan havaya son soğutmalı sistemlerde, verimli su pompası performansı için en az yüzde 30 etilen glikol bazlı antifriz içeren bir soğutma sıvısı karışımı kullanılmalıdır.Bu karışım, soğutma sıvısının kavitasyon sıcaklık aralığını verimli performans için yeterince yüksek tutar.Önerilen soğutma sıvısı karışımları hakkında daha fazla bilgi için Kullanma ve Bakım Kılavuzu, "Doldurma Kapasiteleri ve Öneriler" bölümüne bakın.
Resim 1 g01123296
(1) Silindir kafası
(2) Su sıcaklık regülatör muhafazası
(3) Genleşme deposu
(4) Baypas hortumu
(5) Silindir bloğu
(6) Yağ soğutucusu
(7) Su pompası
(8) Radyatör
(9) Şönt hattı Su pompası (7) silindir bloğunun sağ tarafındadır.Su pompası, krank mili kasnağından güç alan bir kayışla tahrik edilir.Soğutma sıvısı, su pompasına üç yerden girebilir:
Su pompasının altındaki giriş
Su pompasının üst kısmında bulunan baypas hortumu (4)
Su pompasının üst kısmında bulunan şönt hattı Radyatörün alt kısmından gelen soğutma sıvısı, çarkın dönmesi ile pompanın alt girişine çekilir.Soğutma sıvısı, pompanın arkasından doğrudan bloğun yağ soğutucu boşluğuna çıkar. Soğutma sıvısının tamamı, yağ soğutucunun göbeğinden geçer ve soğutma sıvısı, silindir bloğunun dahili su manifolduna girer.Manifold, soğutma sıvısını silindir duvarlarının etrafındaki su ceketlerine dağıtır.
Resim 2 g01123308
Resim 3 g01121591
(7) Su pompası
(10) Baypas girişi
Resim 4 g01123344
Tek su sıcaklık regülatörü muhafazası
(1) Silindir kafası
(2) Su sıcaklık regülatör muhafazası
(4) Baypas hortumu
(11) Su sıcaklık regülatörü
Resim 5 g01123311
Çift su sıcaklık regülatörü muhafazası
(2) Su sıcaklık regülatör muhafazası
(4) Baypas hortumu
(11) Su sıcaklık regülatörü Silindir bloğundan, soğutma sıvısı silindir kapağındaki kanallara akar.Geçitler, akışı ünite enjektör kovanları ve giriş ve egzoz geçişleri etrafına gönderir.Soğutma sıvısı şimdi silindir kapağının sağ ön tarafındaki su sıcaklık regülatörü yuvasına (2) girer. Su sıcaklık regülatörü (11) akış yönünü kontrol eder.Soğutucu sıcaklığı normal çalışma sıcaklığının altına düştüğünde, su sıcaklık regülatörü kapanır.Soğutma sıvısı baypas hortumundan (4) su pompasının üst girişine yönlendirilir.Soğutma sıvısı sıcaklığı normal çalışma sıcaklığına geldiğinde su sıcaklık regülatörü (11) açılır.Su sıcaklık regülatörü açıkken baypas kapanır.Soğutma sıvısının çoğu soğutma için baypas girişinden (10) radyatöre gider.Kalan kısım baypas hortumundan (4) su pompasına akar. Not: Soğutma sıvısı sistemleri bir veya
