8R1016 3K0109 2K0713 Kırıcı Yağ Keçesi Hidrolik Silindir Aşınma Halkası WR Kullanın

8R1016 3K0109 2K0713 Kırıcı Yağ Keçesi Hidrolik Silindir Kullanımı

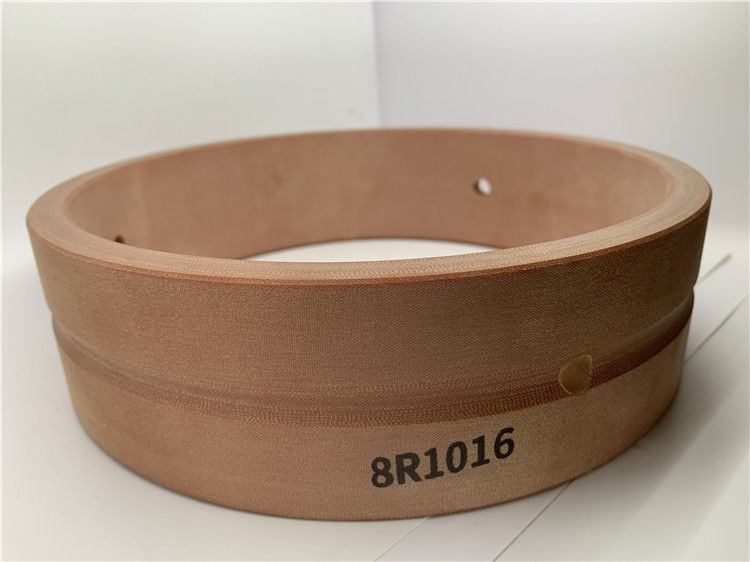

AŞINMA HALKASI WR 8R1016 3K0109 2K0713

8R1016 BURÇ parçaları 966F, 966F II, 970F BURÇ

Alternatif (çapraz kod) numara:
CA8R1016
8R-1016
8R1016

2131368 Rulman Kovanı Uyar 8R1016 816F 816F II 815F 815F II 814F

2131365 Rulman Uyar 3K0109 TK371 TK381 HA770 HA771 HA870 HA871 533

Kaldırma Prosedürü
Resim 1 g00540870
Tipik örnek
Fan muhafazası tertibatını fan muhafazasına sabitleyen tüm cıvataları gevşetin.Fan koruyucu tertibatını (1) fan muhafazasından çıkarın.
Cıvataları (2) gevşetin ve alternatörü (3) motora doğru kaydırın.
V kayışlarını (4) fanın etrafında döndürün ve V kayışlarını çıkarın.Not: Asla bir V-kayışını değiştirmeyin.Varsa, her zaman V kayışı takımlarını değiştirin. Montaj Prosedürü
Resim 2 g00540870
Tipik örnek
V-kayışlarını (4) fanın arkasına ve doğru kasnaklara takın.
Alternatörü (3) motordan uzağa kaydırın.Cıvataları (2) sıkın ve kayış gerginliğini kontrol edin.Doğru kayış gerginliği için Teknik Özellikler , RENR2401, "Kayış Gerginlik Tablosu"na bakın.Not: V kayışı bir gösterge ile kontrol edilemiyorsa, sapmayı kontrol etmek için V kayışının en uzun serbest uzunluğun ortasına bastırın.Orta düzeyde bir basınç altında, V kayışının 10,0 mm (0,40 inç) sapma göstermesi gerekir.
Fan muhafazası düzeneğini (1) fan örtüsü üzerindeki konumuna getirin.Fan muhafazası aksamını fan örtüsüne sabitleyen cıvataları takın.

Pistonlu Soğutma Tüplerini Çıkarın
şu şekilde çalıştırın: a) motor yağı soğutucusunu çıkarınb) tatlı su pompasını çıkarınc) marş motorlarını çıkarınd) motor yağ pompasını çıkarıne) yağ basıncı tahliye valfini çıkarın1.Bir vinç bağlayın ve ön yağlama yağ pompasını ve motoru (varsa) bir birim olarak çıkarın.Ağırlık 105 lb'dir (47,3 kg).2.Ön yağlama yağ pompası ve motor için kablo demetini ve plakayı çıkarın.3. Muayene kapaklarını silindir bloğuna sabitleyen cıvataları (1) çıkarın.Muayene kapaklarını (2) bloğun her iki yanından çıkarın.4. Cıvatayı (3) çıkarın ve boruyu kaldırıcı braketinin alt tarafına sabitleyin.Piston soğutma borularını (4) çıkarın. Piston Soğutma Borularını Takın
1. Alet (A) ile piston soğutma borularının hizasını kontrol edin.Doğru hizalama prosedürü için bkz. 5P8709 PİSTON SOĞUTMA JETLERİNİN HİZALANMASI İÇİN ALET GRUBU'NUN KULLANIMI, Form No. SMHS7267.2. Piston soğutma borularını (1) kaldırıcı braketi üzerindeki konumuna takın.Kilitleri ve cıvataları takın.3.Muayene kapaklarını motora takın.4.Ön yağlama yağ pompası ve motor için kablo demetini ve plakayı takın.Bir vinci bağlayın ve ön yağlama yağ pompasını ve motoru bir ünite olarak monte edin (varsa).son olarak: a) motor yağı pompasını monte edinb) tatlı su pompasını monte edinc) motor yağı soğutucusunu monte edin) yağ basıncı tahliye valfini monte edine) marş motorlarını monte edin
