CTP 246-5912 Silindir ve Çubuklar (2465912) Ardındaki pazar

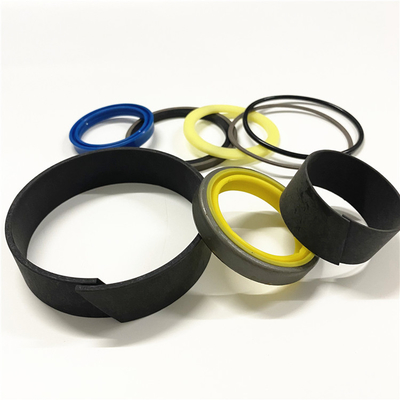

Bir Yeni Silindir Mühür Kiti, 769, 769B, 950, D4E Modellerine Uygun 1856589, 1856589-A, 2465915, 2465915-A, 7X2812, 7X2812-A ile değiştirilebilir
Stevens Lake Parçaları Çubuğu: 1 1/2", Boru: 3 1/2" Bu, OEM Özelliklerini karşılamak veya aşmak için yapılan bir yedek parça.& Boyutlar Çapraz Referansınız için tasarlanmıştırBazı listeler müşteri referansı için stok resimleri kullanıyor, lütfen küçük farklılıklara izin verin.

2465916 Kit-Seal-H Silindir Ayarları 1856590 120H 12H 12H NA 140H

Ürün Qty Parça Spesifikasyonu Tasarım
Pompayı monte etmeden önce hareketli parçaları temiz motor yağıyla yağlayın.
1 1 298-6387 O-Ring Seal Motor yağı pompasının montajından hemen önce Bonderite S-OT 40, Kauçuk yağlayıcı ile delik hafifçe yağlandırılır.
2 2 7N-5052 Düğüm Yeni dükümün uzunluğu 84.000 0.015 mm (3.3071 0.0006 inç).
Yeni dişli için yağ pompası gövdesindeki delik derinliği 84.150 0.020 mm (3.3130 0.0008 inç).
3 2 7W-0059 Pompa Çubuğu Montajı 7W-1017 Çubuğunun çapı 31.742 0.008 mm (1.2497 0.0003 inç).
Çubuk ucundan dişli yüzüne olan mesafe (B) 34,0 0,5 mm (1,34 0,02 inç) 'dir.
4 1 2S-2760 Test kuvveti altında yay uzunluğu 117.14 mm (4.612 inç) dir.
Test gücü 499 24 N (112 5 lb) 'dir.
Testten sonra yaklaşık serbest uzunluk 152.91 mm (6.020 inç) dir.
5 1 2W-6618 Pompa Sürücü Çubuğu Yeni 7N-5058 Pompa Sürücü Çubuğunun çapı 31.742 0.008 mm (1.2497 0.0003 inç).
Çubuk ucundan dişli yüzüne olan mesafe (C) 47,0 0,5 mm (1,85 0,02 inç) 'dir.
6 6 7W-0060 Bükme Bükme boşluk, boşluk çubuğu montajı için 31.811 0.013 mm (1.2524 0.0005 inç) dir.
Kurulum derinliği 1.5 0.5 mm (0.06 0.02 inç).
Bütçe eklemlerinin orta çizgiden yatak deliklerine doğru konumu 45 15 derece.
F 2 4M-3248 Çürük Çubuk Yağ pompasının kapağındaki boş çubuğun uzantısı 6.0 0.5 mm (0.24 0.02 inç) dir.
G 2 7N-2043 Dowel Yağ pompasının kapağındaki dowel'in uzantısı 6.0 1.0 mm (0.24 0.04 inç) dir.
