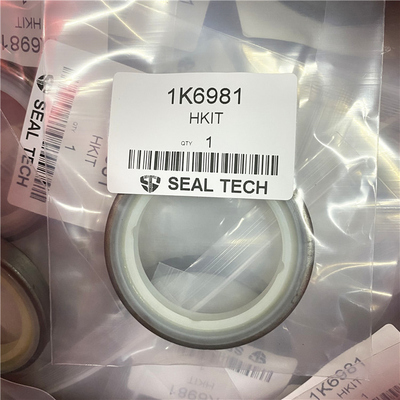

1K6981 8C9133 3081845 1672457 Toz Silecek Contaları Dudak Tipi e 4J8980 8C9132 3081880 1672452

KAZICI 931
KAZICI YÜKLEYİCİ 426 428
BULDOZER 3S 4A 4S 6A 814S 824S
MEYDAN OKUYUCU 65
KOMPAKT TEKERLEKLİ YÜKLEYİCİ 910
ENTEGRE TAKIM TAŞIYICISI IT12 IT18B
DEPOLAMA KOMPAKTÖRÜ 816 826B
MOTORLU GREYDER 12G 130G 140G 14E 14G 16 160G 16G
BORU DÖKÜCÜ 561C 561D 571G 572G 583K 594 594H
SÖKÜCÜ 933 951

KAZICI YÜKLEYİCİ 428
KOMPAKT TEKERLEKLİ YÜKLEYİCİ 910
ENTEGRE TAKIM TAŞIYICISI IT12
KAYDEDİCİ 227
MOTORLU GREYDER 120G 12G 130G 140G 14G 160G 16G
PALETLİ YÜKLEYİCİ 931B 931C 931C II
PALETLİ TRAKTÖR D3 D3B D3C D4C D4C III D4H
TRAKTÖR 772
KAMYON 769
TEKERLEKLİ YÜKLEYİCİ 936 950 950B G936
TEKER PATİNERİ 508 518 528 528B
TEKERLEKLİ TRAKTÖR 637E
TOPRAK KOMPAKTÖRÜ 815 815B 825C
PALETLİ YÜKLEYİCİ 931B 931C 941 943 951B 953 953C 955C 955H 955K 955L 973 977D 977H 977K 977L
PALETLİ TRAKTÖR D3B D4E D4E SR D4H D4H XL D5H D5M
TEKERLEKLİ DOZER 814 814B
TEKERLEKLİ YÜKLEYİCİ 920 930 930R 950 966C 966D 980 980B
TEKER KAZIYICI 613 613C 633
TEKERLEK SÜRÜCÜ 518 528
TEKERLEKLİ TRAKTÖR 613B 613C 657





9Y-8909 Yardımcı Su Pompası Gp için Spesifikasyon
Öğe Adet Parça Spesifikasyon Açıklama
1 1 9X-4594 Dudak Tipi Conta Sızdırmazlık dudağını yağlamayın.
4 1 166-4375 Conta Gp Conta grubunu takmak için aşağıdaki prosedürü kullanın:
Parçaları yağlamak için sadece temiz su veya P-80 kullanın.
Conta takma aleti, yedek conta grubunun bir parçasıdır.
1. Lastik contayı (2) ve seramik halkayı (3) bir ünite olarak pompa gövdesi tertibatına takmak için conta takma aletini elle bastırarak kullanın.
2. Yayı conta grubundan çıkarın.
3. Salmastra grubunu, salmastra yüzleri hafifçe temas edene kadar mile takmak için el basıncıyla salmastra takma aletini kullanın.
4. Yayı conta grubuna takın.

Not: Sızıntı deliğinden az miktarda soğutma sıvısının aralıklı olarak sızması, su pompası conta arızasının bir göstergesi değildir.Su pompası contasının yüzünün uygun şekilde yağlanmasını sağlamak için sızıntı normaldir.Su pompası gövdesindeki tahliye deliğinden aşırı sızıntı gözlemlenirse su pompasını değiştirin.
Resim 1 g01030503
Montaj amacıyla hortum kelepçeleri için cıvataların yönünü belirleyin.Hortum kelepçelerini (1) ve (2) gevşetin.Hortumu kapaktan (4) kaydırın.
Cıvataları (3) ve kapağı (4) sökün .
Resim 2 g01030504
Cıvataları (6) ön muhafazadan çıkarın.Su pompasını (5) sökün .
Resim 3 g01030505
O-ring contasını (7) su pompasından çıkarın.
B - - Pervane ile su pompası kapağı arasındaki boşluk 0,5000 0,4925 mm'dir (0,01968 0,01939 inç).
C - - Pervane ile pompa mahfazası düzeneğinin yüzü arasındaki mesafe 31,6526 0,4425 mm'dir (1,24616 0,01742 inç).
5 1 149-5462 O-Ring Contası Montajdan önce deliği gliserin veya onaylı bir eşdeğeriyle hafifçe yağlayın.
6 1 212-8180 Pompa Tahrik Mili Pervaneyi mile bastırmadan önce ince bir tabaka temiz motor yağı ile yağlayın.Milin ucu, çarkın yüzü ile 0,00 ila 0,30 mm (0,000 ila 0,012 inç) hizasında olmalıdır.
7 1 5H-6734 O-Ring Contası Montajdan önce deliği gliserin veya onaylı bir eşdeğeriyle hafifçe yağlayın.
8 4 0S-1594 Cıvata Torku - 35 5 N•m (26 4 lb ft).
9 1 3D-2824 O-Ring Contası Montajdan önce deliği gliserin veya onaylı bir eşdeğeriyle hafifçe yağlayın.
10 1 7G-8478 Adaptör Torku - 100 10 N•m (75 7 lb ft).
11 3 9S-8752 Tam Somun Torku - 27 4 N•m (239 35 lb inç).
