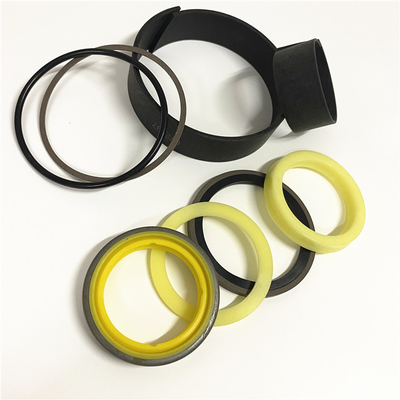

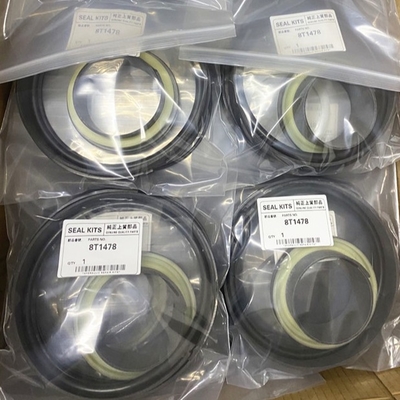

8T1379 8T1478 7X2710 Hidrolik Yağ Keçesi Kiti 1895371 2281779 525257 8T1478 BD525257 İçin

8T1379 8T1478 7X2710 KİT Contası 1895371 2281779 525257 8T1478 BD525257 için

7X2710 - KIT-Conta 1895371 2281779 525257 8T1478 BD525257 () için

(1) Milin çapı ... 1,5005 ,0005 inç(38,113 0,013 mm)(2) Contayı dudaklı olarak dışarıya doğru takın.(3) Milin çapı ... 1,1806 ,0003 inç(29,987 0,008 mm)(4 ) Cıvatalar için tork ... 32 5 lb.ft.(4,4 0,7 mkg)(5) Fanı tutan cıvatalardaki somunlar için tork ... 75 10 lb.ft.(10,4 1,4 mkg)(6) Somunlar için tork . .. 75 10 lb.ft.(10,4 1,4 mkg)(7) Cıvatalar için tork ... 18 5 lb.ft.(2,5 0,7 mkg)(8) Şaft çapı ... 1,252 - 1,253 inç (31,80 - 31,83 mm)(9) Mil çapı ... 1,1803 - 1,1808 inç(29,980 - 29,992 mm)(10) Mil çapı ... 1,500 - 1,501 inç(38,10 - 38,13 mm)(11) Cıvatalar için tork . .. 18 5 lb.ft.(2,5 0,7 mkg)(12) Cıvatalar için tork ... 32 5 lb.ft.(4,4 0,7 mkg)

EMCP II Kontrol Panelleri ile Donatılmış Tüm Jeneratör Setleri Bu bilgiyi okuyup anlamadan bu Özel Talimatta belirtilen hiçbir prosedürü gerçekleştirmeyin. Referans: MUI Motorları için Servis Kılavuzu "Elektronik Modüler Kontrol Paneli II (EMCP II)", SENR5809. Servis El Kitabı "Elektronik Kontrollü Motorlar İçin Elektronik Modüler Kontrol Paneli II (EMCP II)", PEEC Motorlar için SENR5827. Servis El Kitabı "Elektronik Birim Enjektörlü (EUI) Motorlar İçin Elektronik Modüler Kontrol Paneli II (EMCP II)", SENR5398.Servis El Kitabı "Programlanabilir Röle Kontrol Modülü (PRCM)", SENR6588.Kullanıcı Kılavuzu "Elektronik Modüler Kontrol Paneli II (EMCP II) için Müşteri İletişim Modülü", SEBBU6874.Servis Kılavuzu "MUI Motorları için Elektronik Modüler Kontrol Paneli II+ (EMCP II+)", SENR5832 .Servis Kılavuzu "PEEC Motorları için Elektronik Modüler Kontrol Paneli II+ (EMCP II+)", RENR1254.Önerilen Aletler
Gerekli Parçalar
giriiş
Bu Özel Talimat, mevcut herhangi bir EMCP II donanımlı Jeneratör Setinden yeni Elektronik Modüler Kontrol Paneli II+'ya (EMCP II+) başarılı bir şekilde yükseltmek için gerekli ekipman ve prosedürler hakkında bilgi sağlar.
Çizim 1. Gösterge Panelindeki EMCP II+ Sistem Bileşenlerinin Loyonu:
(1) Jeneratör seti kontrolü + (GSC+).(2) Vali anahtarı (GS) [isteğe bağlı] veya hız potansiyometresi (SP) [isteğe bağlı].(3) Çalıştırma yardımı anahtarı (SAS) [opsiyonel].(4) Motor kontrol anahtarı (ECS).(5) Alarm modülü (ALM) [isteğe bağlı].(6) Özel alarm modülü (CAM) [isteğe bağlı] veya senkronize ışık modülü (SLM) [isteğe bağlı].(7) Panel ışık anahtarı (PLS) [isteğe bağlı].(8) Acil durdurma butonu (ESPB).(9) Voltaj ayar reostası (VAR).
Çizim 2: Gösterge Paneli ve Alt Panelin İç Kısmındaki EMCP II+ Sistem Bileşenlerinin Losyonu Gösterge Paneli:
Gösterge Paneli (Kapı Açıkken Üstten Görünüm).(1) Jeneratör seti kontrolü + (GSC+).(2) Vali anahtarı (GS) [isteğe bağlı] veya hız potansiyometresi (SP) [isteğe bağlı].(3) Çalıştırma yardımı anahtarı (SAS) [opsiyonel].(4) Motor kontrol anahtarı (ECS).(5) Alarm modülü (ALM) [isteğe bağlı].(6) Özel alarm modülü (CAM) [isteğe bağlı] veya senkronize ışık modülü (SLM) [isteğe bağlı].(7) Panel ışık anahtarı (PLS) [isteğe bağlı].(8) Acil durdurma butonu (ESPB).(9) Voltaj ayar reostası (VAR).(10) Röle modülü (RM) [GSC+'nın parçası].
Alt Panel (Önden Görünüm).(11) Yardımcı terminal şeridi (AUX).(12) Elektronik regülatör (EG) [opsiyonel].(13) AC trafo kutusu + (ATB+).(14) Yakıt kontrol zamanlayıcı modülü (FCTM) [Yalnızca ETS].(15) Devre kesici 2 (CB2).(16) Kilovat seviye rölesi (KWR).(17) Motor arızası rölesi (ENFR) [isteğe bağlı].(18) Yardımcı röle (AUXREL) [isteğe bağlı].(19) Marş motoru manyetik anahtarı 1 (SMMS1).(20) Marş motoru manyetik anahtarı 2 (SMMS2) [isteğe bağlı].(21) Sigorta 11 (F11).(22) Bağımlı röle (SR) [yalnızca ETR].(23) Toprak sonrası yüksek voltaj (GPHI).(24) Acil durum yakıt kontrol rölesi (EFCR) [yalnızca ETS] veya yardımcı yakıt kontrol rölesi (AFCR).(25) Sigorta 16 (F16).(26) Sigorta 12 (F12).Prosedür
1. Yükseltme prosedürünü başlatmadan önce jeneratör setinin motorunu çalıştırın.Tüm sistemlerin çalışır durumda olduğunu doğrulayın.Dönüşümden önce günlüğe kaydedilen tüm hataları onarın.2.Jeneratör setini kapatın.Geçerli saat ölçer okuması da dahil olmak üzere EMCP II+ Jeneratör Kontrolünün yeniden programlanması için tüm ayar tası bilgilerini kaydedin.Akü bağlantı kesme anahtarını KAPALI konuma getirerek veya topraklama kablosunu akülerin negatif terminalinden çıkararak akü sisteminin bağlantısını kesin.
Çizim 3. AC Trafo Kutusu + (ATB+) (Önden Görünüm): (a) H21.(B)
