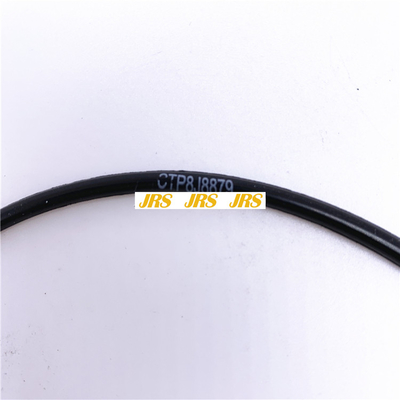

8J8879 ORING BACK UP SİYAH KAUÇUK NBR70 90 yükleyici için Hidrolik Silindir Contası

8J8879 O Halka Contalar

8J8879 ORING BACK UP SİYAH KAUÇUK NBR70 90 yükleyici için Hidrolik Silindir Contası

AG İLETİM TA22-M4WD
ASFALT FİNİŞERİ AP-650B AP-900B BG-225C BG-245C
KAZICI YÜKLEYİCİ 450E 450F
KOMPAKT TEKERLEKLİ YÜKLEYİCİ 910
KAZICI 322C 322C FM 324D 324D FM 324D FM LL 324D L 324D LN 324E 324E L 324E 325C 325C FM 325D 325D FM 325D FM LL 325D L 325D MH 326D L 328D LCR 329D 329D L 329D LN 329E 329E L 329E M325D LMH M325D MH
JENERATÖR AYARI MOTOR 3512 3516
ENDÜSTRİYEL MOTOR 3512 3516
AĞAÇ KESİCİSİ 322C
DENİZ MOTORU 3512 3516
MADEN EKSKAVATÖRÜ 5230 5230B
MOBİL HYD GÜÇ ÜNİTESİ 324D LN 325C 325D 325D L 329D L 329E
GERİ DÖNDÜRÜCÜ MİKSER RM-350B
YOL DÜZENLEYİCİSİ
STABİLİZATÖR MİKSERİ SM-350
PALET FELLER BUNCHER 1090 1190 1190T 1290T 1390 2290 2390 2391 2491 2590 511 521 521B 522 522B 532 541 541 2 551 552 552 2 TK1051 TK711 TK721 TK722 TK732 TK741 TK751 TK752
PALETLİ YÜKLEYİCİ 973C
PİST KAYDIRICI D4HTSKII D4HTSK III D5HTSKII
PALETLİ TRAKTÖR D4H D4H XL D5H D5H ​​XL D7G D8L D8N D8R D9R
TRAKTÖR 776 776C 776D
KAMYON 777 777B 777D 777F 777G 797 797B 797F
ARAÇ MOTORU 3512
TİTREŞİMLİ KOMPAKTÖR CS-533C CS-563C CS-573C CS-583C
EKSKAVATÖR 993K 994 994D 994F 994H
TEKERLEKLİ KAZICI M325C MH

Çizim 1 g01090281 (1) Su pompası tahrik dişlisi
Resim 2 g00537659
Küme dişlisi için saplama mili
(2) Küme dişlisi Saplama mili için beş cıvataya 9S-3263 Vida Kilitleme Bileşiği uygulayın.Saplama mili için beş cıvatayı aşağıdaki sırayla sıkın.Cıvataların numaralandırılması için Çizim 2'ye bakın.... 1, 3, 4, 5, 2, 1, 2, 3, 4, 5, 1Küme dişlisini saplama miline sabitleyen dört cıvataya 9S-3263 Vida Kilitleme Bileşiği uygulayın.Küme dişlisini saplama miline sabitleyen dört cıvatayı aşağıdaki torkta sıkın.... 30 7 N•m (22 5 lb ft)
Çizim 3 g01248404
(3) Eksantrik mili dişlisi
(12) Eksantrik mili tespit cıvataları
(13) Contalar
(14) Eksantrik mili dişli cıvataları
Resim 4 g00593987
Eksantrik mili dişlisi için tork sırası
(4) 1 numaralı piston üst merkezdeyken, eksantrik mili dişlisindeki zamanlama işaretini ön mahfazadaki zamanlama işaretiyle hizalayın.(3) Eksantrik mili dişlisi Eksantrik mili sızdırmazlık plakasının dışındaki O-ring contasını 50/50 8T-2998 Yağlayıcı ve temiz motor yağı karışımıyla hafifçe yağlayın.Eksantrik mili sızdırmazlık plakası için üç cıvataya 9S-3263 Vida Kilitleme Bileşiği uygulayın.Üç eksantrik mili sızdırmazlık plakası cıvatasını aşağıdaki torkla sıkın.Bkz. Çizim 3. ... 12 3 N•m (9 2 lb ft)Eksantrik mili cıvatalarını aşağıdaki sırayla sıkın.Cıvataların numaralandırılması için Çizim 4'e bakın.... 1, 4, 2, 5, 3, 6, 1, 4Altı eksantrik mili dişli cıvatasını aşağıdaki torkta sıkın.... 240 40 N•m (175 30 lb ft) (5) Ayarlanabilir avara dişlisi Plakayı, yağ yivi ile dişli yüzüne doğru takın.Ayarlanabilir avara dişlisini saplama miline sabitleyen üç cıvataya 9S-3263 Vida Kilitleme Bileşiği uygulayın.Saplama miline giden ayarlanabilir avara dişlisi için üç cıvatayı aşağıdaki torkta sıkın.... 30 7 N•m (22 5 lb ft) Boşluk ayarlama prosedürü için bkz. Test Etme ve Ayarlama, "Dişli Grubu (Ön) - Süre".Eksantrik mili dişlisi ile ayarlanabilir rölanti dişlisi arasındaki boşluk ... 0,3556 0,254 mm (0,0140 0,010 inç)Ana milin bir cıvatasına ve beş saplamasına 9S-3263 Diş Kilitleme Bileşiği uygulayın.Saplama mili için bir cıvatayı ve beş somunu aşağıdaki torkta sıkın.... 55 10 N•m (41 7 lb ft) (6) Hava kompresörü dişlisi (varsa) (7) Avara dişlisi Saplama milinin bir cıvatasına ve beş saplamasına 9S-3263 Vida Kilitleme Bileşiği uygulayın.Saplama mili için bir cıvatayı ve beş somunu aşağıdaki torkta sıkın.... 55 10 N•m (41 7 lb ft)Avara dişlisini saplama miline sabitleyen üç cıvataya 9S-3263 Vida Kilitleme Bileşiği uygulayın.Rölanti dişlisini saplama miline sabitleyen üç cıvatayı aşağıdaki torkta sıkın.... 30 7 N•m (22 5 lb ft) (8)
