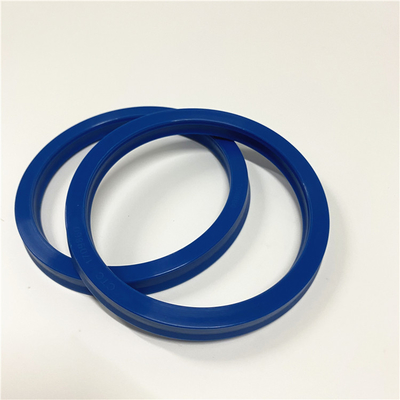

1709859 1915683 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4230 1709858 ROD CONTASI CTC

Uyumlu ekipman modelleri: 5J8275:

KAMYON TIR D250D D40D
KAZICI YÜKLEYİCİ 426B 426C 436 436B 436C 438B 438C 446 446B
BULDOZER 8S
KAZICI 215 215B
ENTEGRE TAKIM TAŞIYICISI IT38F IT38G
DEPOLAMA KOMPAKTÖRÜ 836G
PALETLİ YÜKLEYİCİ 963 963B 963C 977K 977L
PALETLİ TRAKTÖR D10N D7H D7R D8N
KAMYON 789 793 793C 793D
TEKERLEKLİ YÜKLEYİCİ 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936

TEKERLEK KAZIYICI 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E
TEKERLEKLİ TRAKTÖR 621E 627E 637D 641B

Kaldırma Prosedürü
tablo 1
gerekli araçlar
Alet Parça Numarası Parça Açıklama Adet
A 9U-6198 Krank Mili Torna Aleti 1
B 230-6283 Triger Pimi (Krank Mili) 1
C 231-8849 Zamanlama Pimi (Dengeleyici) 1
D 1P-2320 Kombine Çektirme 1 Başlatan:
Motor yağ karterini çıkarın.Sökme ve Takma, "Motor Yağ Karteri - Sökme ve Takma" bölümüne bakın.
Ön kapağı çıkarın.Sökme ve Takma, "Ön Kapak - Çıkarın ve Takın" bölümüne bakın.Not: Dengeleyiciyi çıkarmak için motor makineden çıkarılmalıdır.Motor uygun bir sehpaya monte edilmeli ve ters konuma getirilmelidir.
Tüm parçaları kirletici maddelerden temiz tutun. Kirletici maddeler hızlı aşınmaya ve bileşen ömrünün kısalmasına neden olabilir.
Ürünün incelenmesi, bakımı, test edilmesi, ayarlanması ve onarımı sırasında sıvıların bulunduğundan emin olmak için özen gösterilmelidir.Herhangi bir bölmeyi açmadan veya sıvı içeren herhangi bir bileşeni sökmeden önce sıvıyı uygun kaplarla toplamaya hazır olun. Tüm sıvıları yerel düzenlemelere ve talimatlara göre atın.
Krank milini bir numaralı piston üst orta konumda olacak şekilde döndürmek için Aleti (A) kullanın.
Resim 1 g01259627
Tipik örnek
Aleti (B) ön muhafazadaki delikten (X) takın.Krank milini doğru konumda kilitlemek için Aleti (B) kullanın.
Resim 2 g01259635
Tipik örnek
Cıvataları (3) ve emme borusunu (2) çıkarın.
Bağlantıyı emme borusundan çıkarın.
Resim 3 g01252310
Tipik örnek
Aleti (C) dengeleyiciye (1) takın.Aletin (C) tahrik milindeki (5) deliğe geçtiğinden emin olun.
Dengeleyiciye (1) uygun bir kaldırma cihazı takın.Dengeleyicinin ağırlığını destekleyin.Dengeleyici yaklaşık 23 kg (51 lb) ağırlığındadır.
Cıvataları (4) çıkarın.Dengeleyiciyi çıkarmak için kaldırma cihazını kullanın.
Resim 4 g01259636
(6) ve (7) dübellerini hasarlı olmadıkça çıkarmayın.Not: Dengeleyici ünite servisi yapılabilecek bir parça değildir.Motor yağ pompası ve motor yağı tahliye valfi, dengeleyicinin servis verilebilecek yegane parçalarıdır. Sökme Prosedürü
Motor yağı tahliye valfini çıkarın.Sökme ve Takma, "Motor Yağ Tahliye Valfı - Sökme ve Takma" bölümüne bakın.
Resim 5 g01344542
Cıvatayı (8) ve göbeği (9) çıkarın.Rölanti dişlisini (10) ve baskı rondelasını (11) sökün.
Resim 6 g01259631
Somunu (12) çıkarın.Dişliyi (13) yağ pompasının milinden çıkarmak için Aleti (D) kullanın.Not: Somunu (12) gevşetmek amacıyla dengeleyiciyi kilitlemek için bir triger pimi kullanmayın.
Cıvataları (14) çıkarın ve ön kapağı (15) çıkarın.
Dış rotoru (17) çıkarın ve iç rotoru (16) çıkarın.Not: Rotorların dönüş yönünü işaretleyin.
