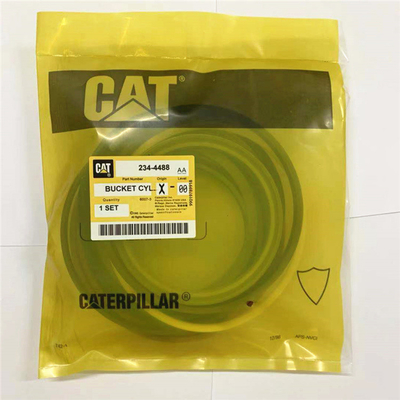

2478792 5551814 2344488 3500973329D E329D E329LC E325 E320 E323 E328 KOL BOM KOVASI CONTA TAKIMI 2478792 5551814 2344488

329D E329D E329LC E325 E320 E323 E328 KOL BOM KOVASI CONTA TAKIMI 2478792 5551814 2344488 3500973 1915619

Tüm Devletler Ag Parçaları Parçaları ASAP Hidrolik Conta Kiti - Stik Silindiri 322CL 325DLN 322CLN 324DL 322C 325DL 2478792'ye uyar
Tüm Devletler Ag Parçaları Parçaları ASAP İnşaat ve Endüstriyel(ler) 322C, 322CL, 322CLN, 324DL, 325DL, 325DLN ile Uyumlu ||OEM no 2478792'nin yerine geçer ||Tüm yeni, yeniden üretilmiş ve kullanılmış traktör parçaları 1 yıl garantilidir

1915619 Yeni Silindir Conta Kiti 325B + Ekskavatör Modellerine Uyar
Güvenilir Satış Sonrası Parçalar Adımız Her Şeyi Anlatıyor Ekskavatöre Uygun Yeni Bir Satış Sonrası Yedek Silindir Conta Kiti Modeller: 325B, 325C, 330 ||Stok, Depoya Göre Değişir - Lütfen En Doğru Gönderimimiz İçin Tahmini Teslimat Süresine Bakın ||Sipariş Sırasında Müşterilere Referans Olarak Oem Numaraları Veriyoruz.Lütfen Uyumu Çapraz Referansla Doğrulayın ||Cam, Çıkartmalar, Sprey Boyalar ve Koltuklar Dışındaki Tüm Ürünlerde Mağaza Genelinde Ücretsiz Gönderim Sunuyoruz.||Lütfen Bazı Listelemelerin Stok Görselleri Müşteriler İçin Referans Olarak Kullandığını Unutmayın.

Montaj Prosedürü
tablo 1
gerekli araçlar
Alet Parça Numarası Parça Açıklama Adet
A 1P-1857 Tespit Halkası Pensesi 1
B 1U-6683 Halka Genişletici 1
Tüm parçaları kirletici maddelerden temiz tutun. Kirletici maddeler hızlı aşınmaya ve bileşen ömrünün kısalmasına neden olabilir.
Tüm bileşenlerin temiz ve aşınma ve hasar içermediğinden emin olun.Gerekirse, aşınmış veya hasar görmüş bileşenleri değiştirin.
Resim 1 g03454416
Orijinal piston monte edilmişse, piston segmanlarını takmak için Adım 2.a ila Adım 2.e'yi izleyin.
Yağ kontrol segmanı (3) yayını pistondaki (4) yağ segmanı oluğuna yerleştirin.Merkezi tel, yayın ucunun içine sarılmalıdır.
Yağ kontrol halkasını "TOP" kelimesi yukarı konumda olacak şekilde konumlandırın.Yağ kontrol halkasını (3) piston ve yayın üzerine takmak için Aleti (B) kullanın.Not: Merkezi telin halka boşluğundan 180 derece uzakta olduğundan emin olun.
Ara sıkıştırma halkasını (2) pistondaki (4) ikinci yive takmak için Aleti (B) kullanın."TOP" kelimesi yukarı doğru olmalıdır.İç yüzdeki pah aşağı doğru olmalıdır.
Üst sıkıştırma halkasını (1) pistondaki (4) üst oyuğa takmak için Aleti (B) kullanın."TOP" kelimesi yukarı doğru olmalıdır.Not: Üst sıkıştırma halkasının Pah (W) yukarı konumda olacak şekilde takıldığından emin olun.
Piston segmanı boşluklarını birbirinden yaklaşık 120 derece uzağa yerleştirin.Not: Yeni bir piston tertibatı, yeni piston segmanlarıyla birlikte verilir.
Çizim 2 g02210673
Çizim 3 g02090053
Biyel kolundaki piston pimi burcunun çıkarılması doğru eğitime sahip personel tarafından yapılmalıdır.Ayrıca özel makinelere ihtiyaç vardır.Daha fazla bilgi için yetkili satıcınıza başvurun.
Biyel kolu grubu (6), burç (8) ve piston pimi (7) değiştirilirse, daha fazla bilgi için Özellikler, "Biyel Kolları" bölümüne bakın.
Biyel kolundaki piston pimi (7) burcunu (8) temiz motor yağıyla yağlayın.Pistondaki (4) piston pimi deliğini temiz motor yağıyla yağlayın.
Pistonu (4), tepesi aşağı gelecek şekilde uygun bir yüzeye yerleştirin.Dövme işaretli (X) biyel kolunu (6) piston üzerindeki kare göbeğe (14) konumlandırın.Biyel kolundaki yuvanın (13) doğru konumda olduğundan emin olun.Resim 3'e bakın.
Piston pimini (7) pistona (4) takın.Not: Piston pimi elle takılamıyorsa, pistonu 45° 5°C (113° 9°F) sıcaklığa kadar ısıtın.
Segmanları (5) pistondaki (4) piston pimi deliğine takmak için Aleti (A) kullanın.Not: Segmanların pistondaki oluklara oturduğundan emin olun.
Üst yatak kovanını (9) biyel koluna (6) takın.Üst yatak kovanı için sallanan tırnağın biyel kolundaki yuvaya (13) doğru şekilde oturduğundan emin olun.
Alt yatak kovanını (10) biyel kolu kapağına (11) takın.Alt yatak kovanı için sallanan tırnağın biyel kolu kapağındaki yuvaya doğru şekilde oturduğundan emin olun.
Çatlaklı biyel kolları, biyel kolu kapakları takılmadan bırakılmamalıdır.Biyel kolu kapağını (11) ve cıvataları (12) geçici olarak biyel koluna takın
